Что такое лазерное сканирование?

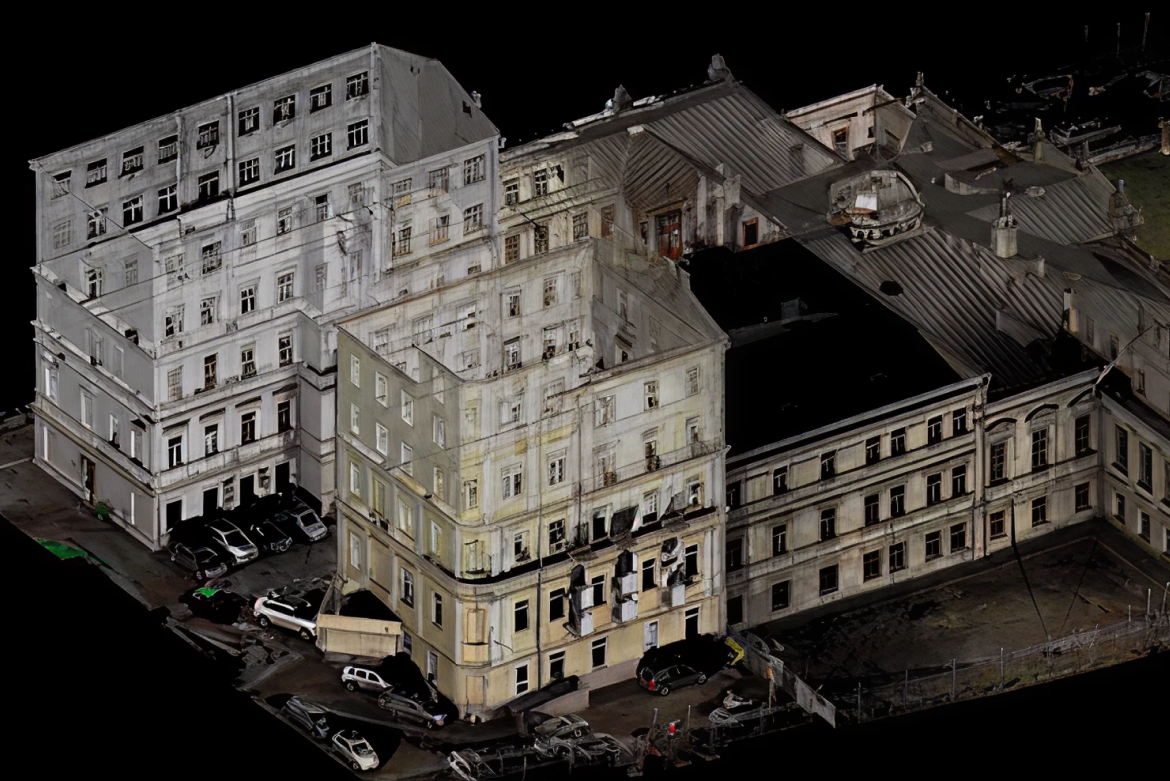

Лазерное сканирование — это новейший метод высокоточных измерений, основанный на использовании лазерные лучей для создания точных цифровых копий и 3D-моделей (цифровых двойников) исследуемых объектов. Результат сканирования представляет собой так называемое облако точек, в виде цифровой копии объекта с точными геометрическими данными и цветом.
Данная методика активно внедряется при обследовании зданий и сооружений, прилегающей местности и ландшафтных территорий.
Цены
Сколько стоит лазерное 3d сканирование?
Стоимость сканирования зависит от объема сооружения и условий проведения работ, т.е. готовности объекта к сканированию. Также четкое понимание необходимого объема работ помогает существенно сэкономить средства и время Заказчика, при этом получить ожидаемый результат. Для этого нам нужно максимально плотно ознакомиться с целями и задачами Заказчика, выяснить, кому и для каких целей требуются результаты сканирования, в каком виде и формате они нужны и что с ними планируется делать в дальнейшем. Как только эта информация будет сформирована и отражена в Техническом задании, можно приступать к выполнению работ и быть уверенным, что работы будут сделаны в полном объеме и без лишних материальных затрат
| Стоимость лазерного 3d сканирования | от 7000 BYN |
|---|
Когда следует и правильнее всего применять лазерное сканирование?
- При выполнении обмерных работ высокой степени сложности, где достижение точного результата классическим линейными и геодезическими измерениями затруднительны или не представляется возможными. Например, обмеры помещений или конструкций криволинейного очертания, арки, своды, сооружения без прямых углов в плане и параллельных стен, с несистемным и непредсказуемым положением конструкций.
- На объектах, в т.ч. фасадах с насыщенным архитектурным оформлением и элементами архитектурного декора, лепнины, сложные фасады, исторические ценности и здания историко-культурного наследия в целом.
- Для определения и оценки степени деформаций и отклонений конструкций от проектного объемно-пространственного положения (определение прогибов и перемещений перекрытий, отклонений от вертикали)
- При обследовании сводчатых перекрытий (арочных, крестовых циркульных, стрельчатых и прочих сводов самого различного очертания).
- При выполнении исполнительных схем в монолитном железобетонном строительстве. Позволяет произвести построение точнейших исполнительных опалубочных чертежей и объемно-пространственного положения железобетонных сооружений со всеми четкими геометрическими параметрами, реальным положением всех проемов, ниш и отверстии.
- В производственных цехах, насыщенных технологическим оборудованием, плотной сетью трубопроводов и прочих инженерно-технических элементов.
- При фиксации конкретно выполненных строительно-монтажных работ. В случае спорных ситуаций между заказчиком и подрядчиком относительно фактически выполненных объемов строительно-монтажных работ.
- В случае общего или частичного обрушения конструкций, что позволяет достоверно зафиксировать последствия инцидента и внести незаменимый вклад в установление причин аварии.
Основные этапы работ лазерного сканирования зданий и сооружений:
- Подготовка объекта к сканированию. Производится предварительная оценка объемов и степени сложности объекта, составляется техническое задание и формируется программа работ. Данный этап является достаточно важным, от качества которого зависит качество итогового результата. Сложность выполнения съемки может зависеть от насыщенности сканируемых помещений, например технологическим оборудованием, захламлённости помещений, а также условий доступа прилегающей территории в границах работ. Внутренние помещения сканируемого объекта должны быть максимально убраны и освобождены от посторонних предметов, строительного мусора, освобождены от лишней мебели, по возможности от декоративных и подвесных потолков, отделочного материала, все проемы по мере возможности должны быть открыты, прилегающая территория должна обеспечивать непосредственный прямой контакт измерительного оборудования с конструктивными элементами сканируемого объекта.
- Производство работ. На данном этапе происходит сам процесс лазерного 3D сканирования специализированным оборудованием. После чего следует экспорт полученных цифровых данных на компьютер, сшивка и обработка проведенных измерений между стоянками и формирование единого облака точек. Проверка корректности результатов.
- Завершающий этап. Происходит передача данных Заказчику в заранее обозначенном виде и формате. Форматы данных могут быть исходными (облака точек отдельно по каждой стоянке), сшитые сформированные облака, 3D-панорамы, цветные и черно-белые, готовые 2D-чертежи (планы, разрезы, фасады), презентационные материалы – видео презентации и т.п.
Выполняем обмерные работы зданий и сооружений любой сложности: обмер зданий или сооружений, изготовление обмерных чертежей, съёмка объектов, обмер фасадов, обмер изолированных помещений, составление отчетов, фиксация реальных эксплуатационно-технических параметров объекта и пр.
